杜邦陶氏IP51超濾膜組件
超濾膜組件也叫超濾膜集成模塊，IP51組件是杜邦陶氏公司專門研發的一款工業用超濾膜組件，這款超濾膜組件應用領域非常廣泛，特別適宜于那些需盡量減少占地面積的項目，并且IP-51 組件相對矮小，體積更小，更合適在那些空間高度上存在限制的場合使用。

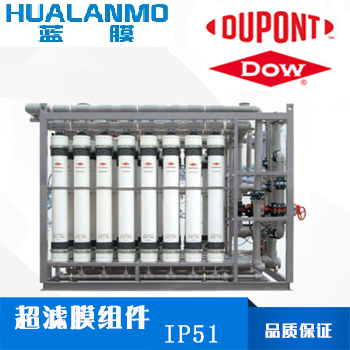

產品實物圖

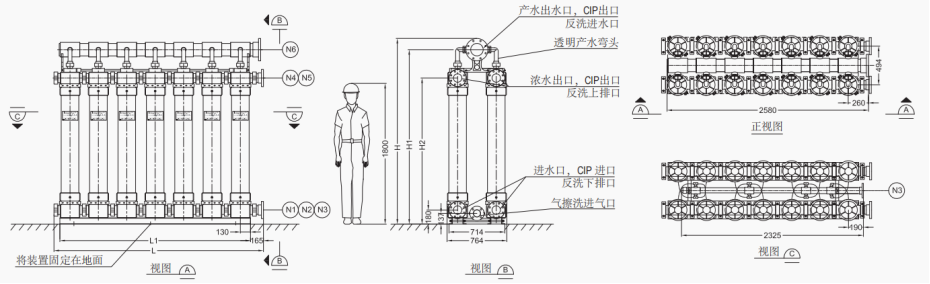

規格尺寸
產品技術規格參數表 | ||
膜性能 | 材質 | PVDF |
有效膜面積(m2) | 51 | |
公稱孔徑(μm) | 0.03 | |
殼體材質 | UPVC | |
膜元件內徑 | 0.7 | |
膜元件外徑 | 1.3 | |
使用條件 | 截留分子量(道爾頓) | 150000 |
系統結構 | 壓力式 | |
過濾方向 | 外壓式 | |
過濾模式 | 死端過濾 | |
產水量（m3/h） | 2.5-5.6 | |
最高使用溫度 (℃) | 40 | |
pH 范圍 | 運行 | 2-11 |
清洗 | 1-12 | |
產品結構圖

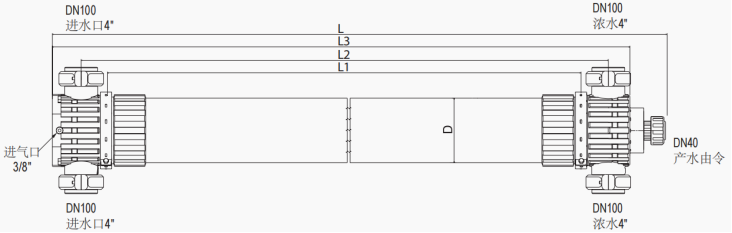

橫截面結構圖

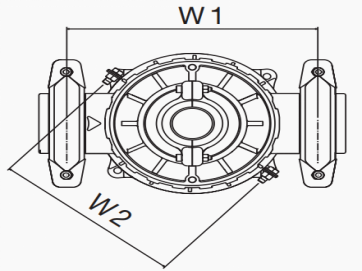

底座截面圖
參數表
型號 | L | L1 | L2 | L3 | D | W1 | W2 |
IP51 | 1952 | 1500 | 1689 | 1864 | 25 | 360 | 342 |
使用參數
型號 | IP51 |
產水通量 | 50-115l/m2 /hr |
pH值（運行） | 1-11 |
pH值（清洗） | 2-12 |
溫度 | 1-40℃ |
最大進水壓力 | 6.25 bar |
最高運行TMP | 2.1bar |
最高運行氣洗流量 | 12 Nm3/hr |
最大反洗壓力 | 2.5bar |
NaOCl（最大值） | 2000mg/L |
TSS（最大值） | 100mg/L |
濁度（最大值） | 300NTU |
進水顆粒大?。ㄗ畲笾担?/span> | 300um |
流向設置 | 外壓式，死端過濾 |
預期產水濁度 | 0.1NTU |
預期產水SDI15（最大值） | 2.5 |
膜組優勢
1.杜邦陶氏IP51超濾膜組件是一種預裝配、標準化的設計，主要結構由超濾膜組件、輔助部件和管路所組成。
2.集成膜塊大幅度地簡化了設計、組裝和安裝工藝，節約了生產成本，工程設計費用更低，同時統一的膜組裝安裝更加簡易。
3.占地面積更少，交付時間大大縮短。
3.使用模塊化，裝置的膜數量可以模塊化配置，不管是膜殼、膜架或者是膜元件，都具有防腐性能和化學品相容性。
4.杜邦陶氏IP51超濾膜組件發貨都是以未裝配形式，運輸費用比較低，也可以避免在運送過程中發生損傷。
5.膜組件端蓋采用互連性使得各個組件之間可以直接連接，減少了對輔助管道和連接件的需求。
6.標準化的組件和零部件消除了現場測量、切割、粘接和焊接工作。
7.緊湊型的設計節省了占地面積，方便后續工作人員進行檢修或更換。
8.透明的產水彎頭設計便于進行完整性檢測，壓力額定值較高，可以直接向反滲透進水泵供水。

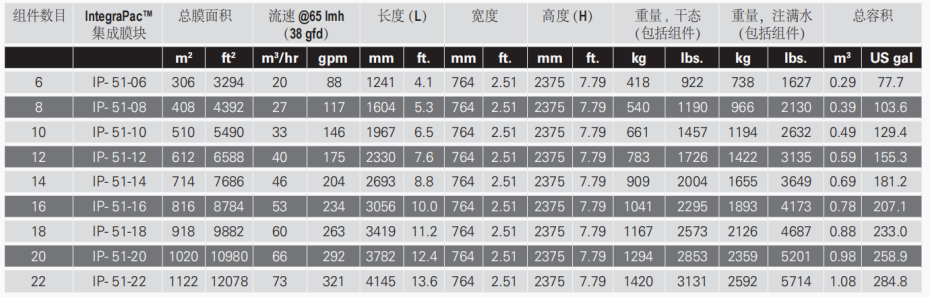

IP-51 組件的集成膜塊配置
IP-51 組件的排布方案
使用注意事項
1.在對膜組件進行啟動、停機、清洗以及其他運行時，要盡量避免出現突然的壓力波動，以防止對膜元件造成損傷。
2.在啟用之前需要對超濾系統進行沖洗，將膜元件里面的保護液清除干凈。
3.啟動時最好是采用手動操作啟動設備。
4.在最初的運行階段將產水的流量目標設定在設計能力的 60%。在實際就使用中要根據具體應用環境，來決定是否應廢棄運行最初階段所制備的產水。
5.當系統需要長期停用時，為防止微生物滋生，建議向超濾膜組件中注入保護液。
應用領域
1.用于大型工業企業超純水生產制備工藝
2.用于大型火力發電廠、核能發電廠的污水處理過濾工藝
3.用于大型海水淡化項目海水過濾工藝
4.用于工業污水零排放工藝和中水回用處理工藝
